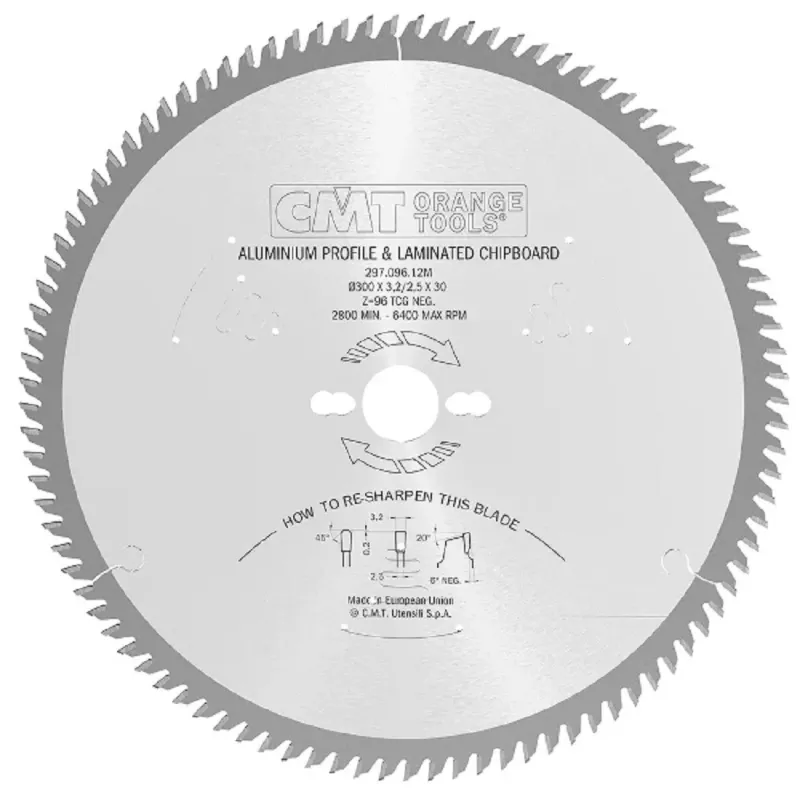

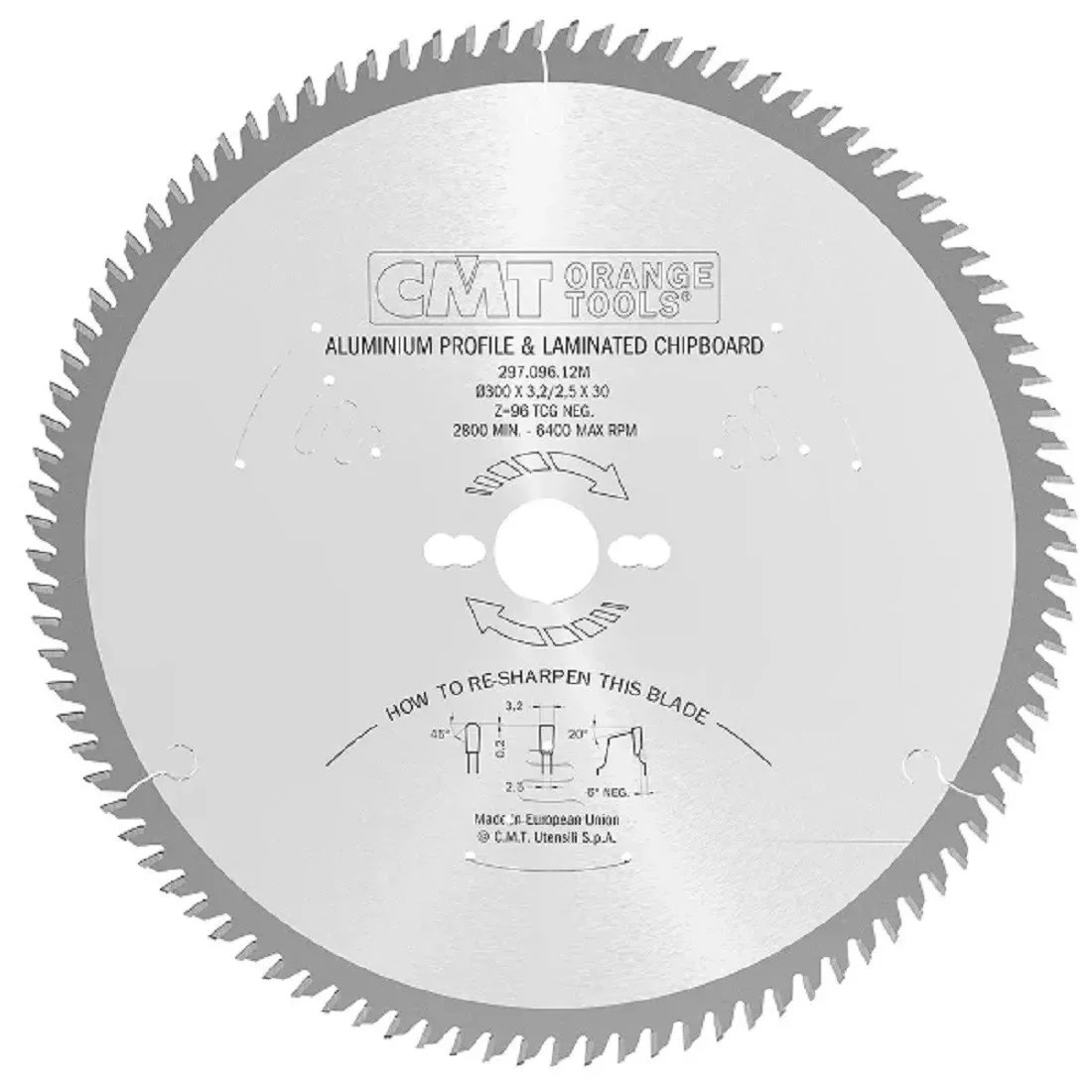

Lama per alluminio, materiali plastici e pvc, angolo di taglio negativo CMT 297

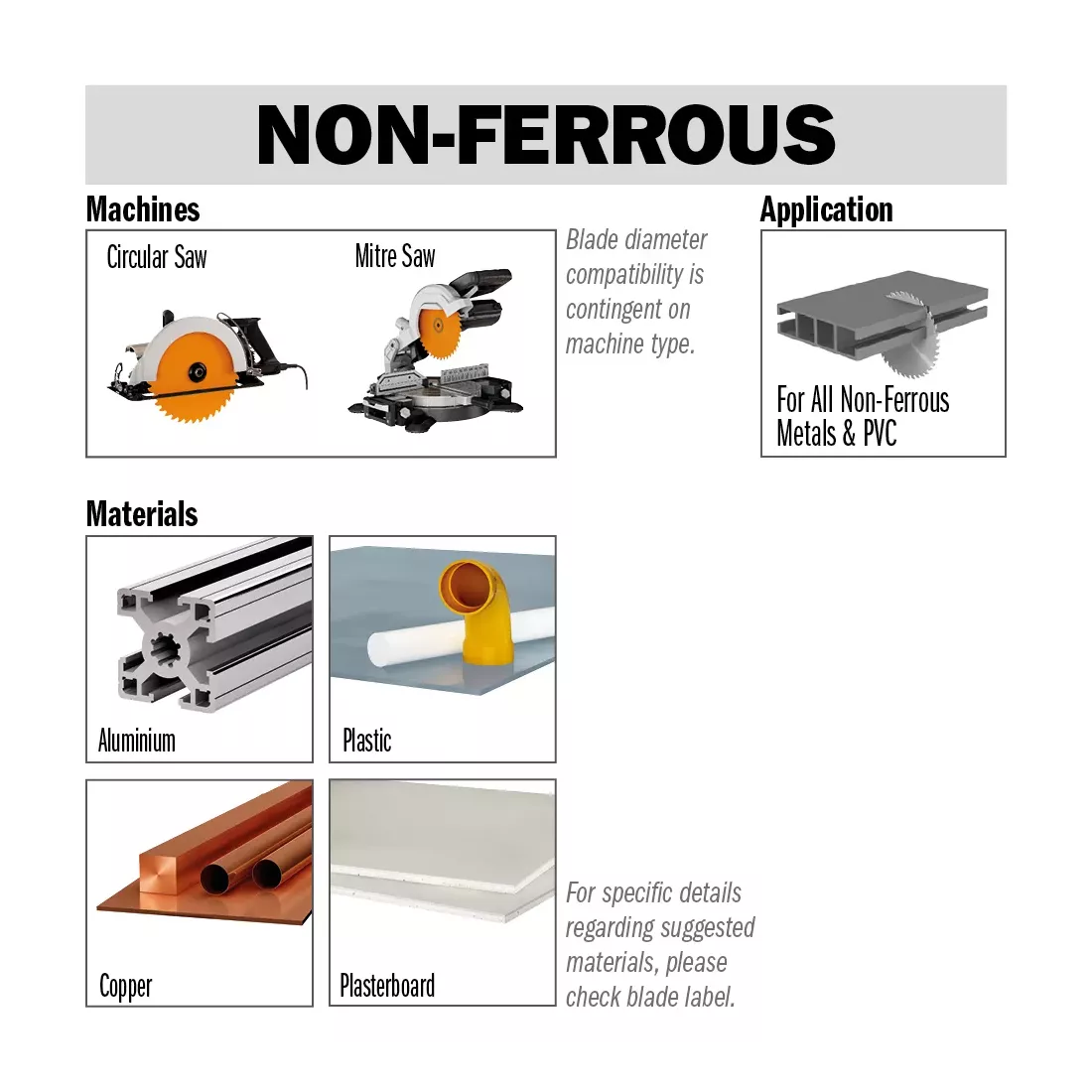

Applicazione:

Impiego: per tagliare tubi, trafilati, pannelli polimerici e laminati.

Macchine: troncatrici singole e doppie, radiali e seghe a banco.

Materiale: alluminio, ottone, rame, plastica, materiali non ferrosi, melaminici e pannelli laminati.

Avvertenze:

Si raccomanda di bloccare meccanicamente il pezzo da lavorare durante le operazioni di taglio.

Si raccomanda l’uso di liquido lubrificante. EVITARE l’uso di cera in stick per la lubrificazione.

Caratteristiche tecniche dei denti hw:

Altezza dente in mm: 8

Qualità, codice ISO: K10

Durezza (HV10): 1.765

Resistenza flessionale (N/mm2): 2.150

Caratteristiche tecniche dei vari modelli:

297.080.10M = Diametro (D): mm 250; Diametro del foro (B): mm 30; Foro di trascinamento (FT): COMBI3; Numero di taglienti (Z): 80; Spessore dei denti (K): mm 3,2; Spessore del corpo (P): mm 2,5; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG

297.081.10M = Diametro (D): mm 254; Diametro del foro (B): mm 30; Foro di trascinamento (FT): COMBI3; Numero di taglienti (Z): 80; Spessore dei denti (K): mm 3,2; Spessore del corpo (P): mm 2,5; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG

297.080.11M = Diametro (D): mm 260; Diametro del foro (B): mm 30; Foro di trascinamento (FT): 2/10/60+2/7/42; Numero di taglienti (Z): 80; Spessore dei denti (K): mm 2,8; Spessore del corpo (P): mm 2,2; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG

297.064.11M = Diametro (D): mm 280; Diametro del foro (B): mm 30; Foro di trascinamento (FT): 2/10/60+2/7/42; Numero di taglienti (Z): 64; Spessore dei denti (K): mm 3,2; Spessore del corpo (P): mm 2,5; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG

297.096.12M = Diametro (D): mm 300; Diametro del foro (B): mm 30; Foro di trascinamento (FT): COMBI3; Numero di taglienti (Z): 96; Spessore dei denti (K): mm 3,2; Spessore del corpo (P): mm 2,5; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG

297.096.12P = Diametro (D): mm 300; Diametro del foro (B): mm 32; Foro di trascinamento (FT): 2/12/64; Numero di taglienti (Z): 96; Spessore dei denti (K): mm 3,2; Spessore del corpo (P): mm 2,5; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG

297.108.14M = Diametro (D): mm 350; Diametro del foro (B): mm 30; Foro di trascinamento (FT): COMBI3; Numero di taglienti (Z): 108; Spessore dei denti (K): mm 3,6; Spessore del corpo (P): mm 3; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG

297.108.14P = Diametro (D): mm 350; Diametro del foro (B): mm 32; Foro di trascinamento (FT): 4/12/64; Numero di taglienti (Z): 108; Spessore dei denti (K): mm 3,6; Spessore del corpo (P): mm 3; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG

297.108.16P = Diametro (D): mm 400; Diametro del foro (B): mm 32; Foro di trascinamento (FT): 4/12/64; Numero di taglienti (Z): 108; Spessore dei denti (K): mm 3,8; Spessore del corpo (P): mm 3,2; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG

297.108.18P = Diametro (D): mm 450; Diametro del foro (B): mm 32; Foro di trascinamento (FT): 2/12/64; Numero di taglienti (Z): 108; Spessore dei denti (K): mm 3,8; Spessore del corpo (P): mm 3,2; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG

297.120.20P = Diametro (D): mm 500; Diametro del foro (B): mm 32; Foro di trascinamento (FT): 2/12/64; Numero di taglienti (Z): 120; Spessore dei denti (K): mm 4,0; Spessore del corpo (P): mm 3,2; Angolo di taglio (α): -6°; Tipo di affilatura (β): TCG
